WSS-481万向型双金属温度计

1、应用
   双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。公司可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及温度传感器保护套管。
2、WSS-481万向型双金属温度计特点
    现场显示温度，直观方便
    安全可靠，使用寿命长
    多种结构形式，可满足不同要求
3、工作原理
    双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
4、技术参数
    产品执行标准：JB/T8803-1998；GB3836-83
    标度盘公称直径：60、100、150
    精度等级：1.0、1.5
    热响应时间：≤40s
    防护等级：IP55
    角度调整误差：角度调整误差应不超过其量程的1.0％
    回差：温度计回差应不大于基本误差限的值
    重复性：温度计重复性极限范围切应不大于基本误差限值的1／2
5、测温范围。

测温范围

测温范围 ℃	适应范围
测温范围 ℃	工业、商业	实验室、小型
-80-+40	√	√
-40-+80	√	√
0-50	√	√
0-100	√	√
0-150	√	√
0-200	√	√
0-300	√	√
0-400	√	√
0-500	√	√

6、正常工作大气条件

工作场所	温度 ℃	相对温度％
掩蔽场所	-25-+25	5-100
户外场所	- 40-+85	5-100

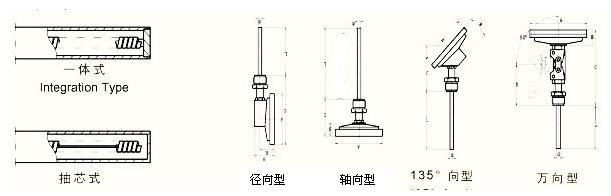

7、测量端形式

8、外形尺寸

形式	A	B	C	E	L	D
轴向型	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
径向型	65	50	110	34
	105	50	110	34
	155	50	110	34
135°向型	105	23	85	-
135°向型	155	23	85	-
万向型	105	23	178	120
万向型	155	23	178	120

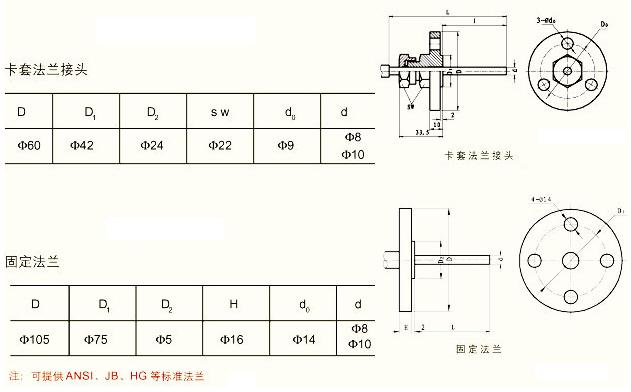

9、安装固定形式

10、型号命名方式

11、万向型双金属温度计规格型号

型号	测温范围℃	精度等级	保护管材料	规格		安装固定装置
				D	L
WSS-480	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	无固定装置
WSS-580				Φ150
WSS-481				Φ100		可动外螺纹
WSS-581				Φ150
WSS-482				Φ100		可动内螺纹
WSS-582				Φ150
WSS-483				Φ100		固定螺纹
WSS-583				Φ150
WSS-484				Φ100		固定法兰
WSS-584				Φ150
WSS-4285				Φ100		卡套螺纹
WSS-585				Φ150
WSS-486				Φ100		卡套法兰
WSS-586				Φ150

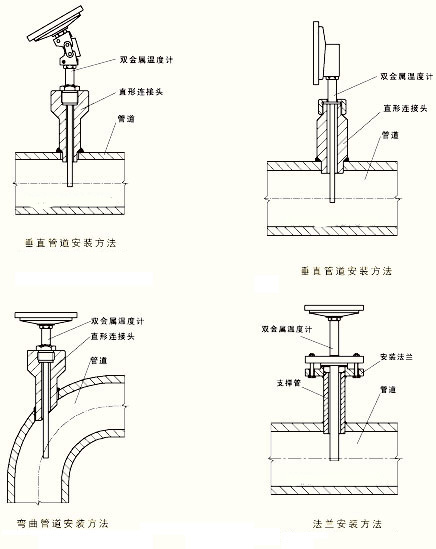

12、安装方式

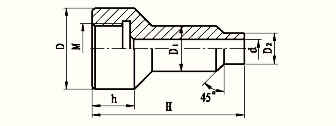

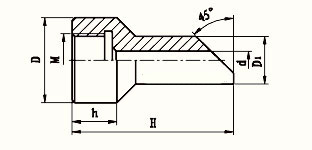

13、直形连接头规格

代号	M	D	D1	D2	d	h	H
TH48A	M16X1.5	Φ36	Φ18	Φ14	Φ7	27	80
TH48B	M20X1.5	Φ40	Φ18	Φ14	Φ7	27	60
TH48C	M27X2	Φ47	Φ28	Φ22	Φ17	32	60
TH48D	M33X2	Φ55	Φ36	Φ30	Φ21	34	120
TH48E	NPT1/2	Φ39	Φ27	Φ21	Φ16	35	60 120
TH48F	NPT3/4	Φ47	Φ31	Φ25	Φ20	40
TH48G	NPT1	Φ47	Φ41	Φ35	Φ30	45

代号	M	D	D1	d	h	H
TH49A	M27X2	Φ47	Φ28	Φ18	30	90
TH49B	M33X2	Φ55	Φ36	Φ24	30	150
TH49C	NPT1/2	Φ39	Φ27	Φ16	30	90
TH49D	NPT3/4	Φ47	Φ31	Φ20	35	90 150
TH49E	NPT1	Φ47	Φ41	Φ30	40	90 150

代号	M	D	D1	d	H
TH50A	M16X1.5	Φ26	Φ28	Φ18	90
TH50B	M20X1.5	Φ30	Φ36	Φ24	150
TH50C	M27X2	Φ37	Φ27	Φ16	90
TH50D	NPT1/4	Φ16	Φ31	Φ20	90 150
TH50E	NPT1/2	Φ21	Φ41	Φ30
TH50F	NPT3/4	Φ34	Φ41	Φ30
