LX-H6B/SF 红外温度传感器怎么样接线

LX-H6B/SF 红外温度传感器怎么样接线？

LX-H6B/SF（广州纹徕）四线制 4~20mA 接线完整说明

一、线缆颜色定义（原厂标配 4 芯屏蔽线）

LX-H6B/SF实物航空插头

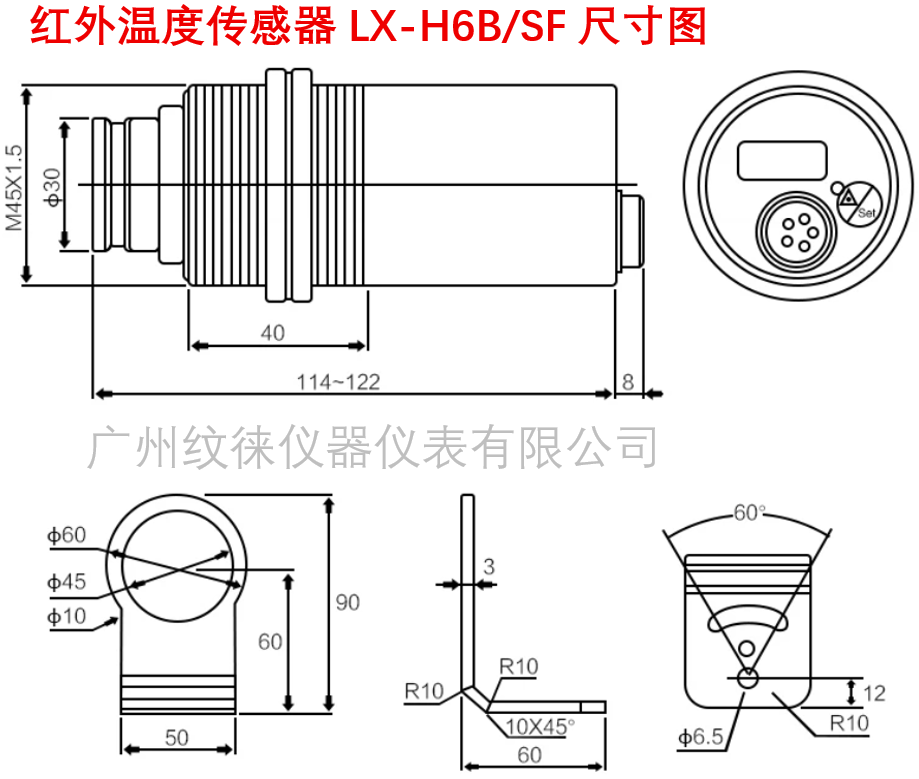

LX-H6B/SF 红外温度传感器

线色功能说明

红色+24VDC电源正极

黑色0V（电源负极）供电地

黄色4~20mA+（信号正）模拟输出正极

蓝色4~20mA-（信号负）模拟输出负极

屏蔽网线屏蔽层只在控制柜端单端接地，探头侧悬空！

⚠️重要：四线制独立供电，不是两线制变送器！不要混淆！

LX-H6B/SF 红外温度传感器

二、方案 1：配套CH6显示仪表

红、黑 → 仪表 24V 电源输出端子，给探头供电

黄线 → 仪表 4~20mA IN+

蓝线 → 仪表 4~20mA IN-

屏蔽线接仪表接地端子

信号对应关系：

4mA = 300℃（量程下限）

20mA = 1400℃（量程上限）

仪表内参数设置：输入类型 4-20mA，量程 300~1400℃

三、方案 2：接入 PLC 模拟量模块（4~20mA 电流输入）

接线回路：

直流电源 DC24V：红线接 + 24V，黑线接电源 0V

黄色（信号 +）→ PLC AI 模块 4~20mA IN+

蓝色（信号 -）→ PLC AI 模块 4~20mA IN-

PLC 程序内量程标定：4mA→300；20mA→1400

✅推荐：电源 0V 和 PLC 模拟量公共端共地，减少干扰

四、接线禁忌 & 调试要点

严禁黄、蓝信号线短路，极易损坏传感器电路

严禁正负极反接（虽然内置防反接保护，长期反接有风险）

线缆延长必须用双绞屏蔽电缆，不要普通电线

屏蔽层两端不要同时接地，会形成环流引入干扰

最大负载电阻：≤500Ω；长线优先电流信号，不要转电压信号

五、常见故障排查

探头屏幕不亮：红黑 24V 供电异常

温度固定 4mA（300℃不变）：信号线断线、接线极性颠倒

数值跳动大：屏蔽接地错误、附近变频器干扰、光路有粉尘水汽
