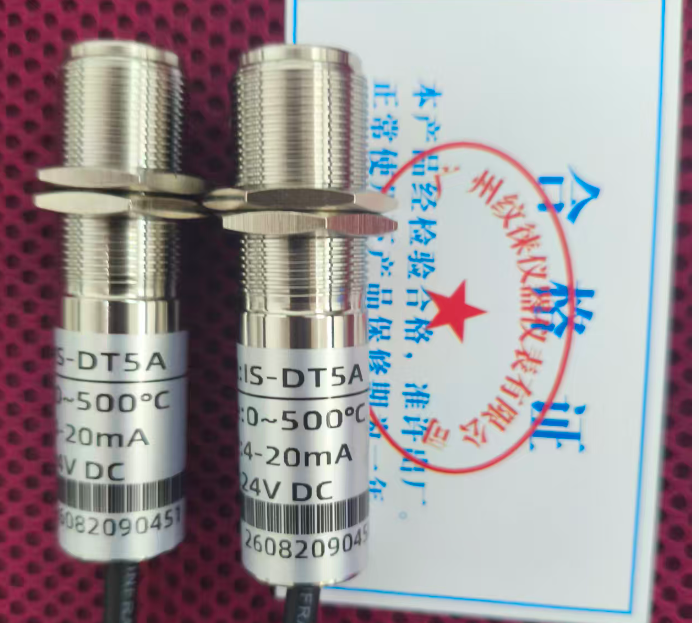

IS‑DT100A / IS‑DT200A / IS‑DT300A / IS‑DT400A / IS‑DT500A 在线红外测温探头

型号共用技术指标

光学参数

光谱响应：8‑14μm（适合塑料、橡胶、纸张、非金属、部分金属）

距离系数 D:S：20:1（可定制 15:1/30:1）

温度分辨率：0.1℃

精度与响应

测量精度：±2% 读数 或 ±2.5℃，取较大值（23℃环境）1688阿...

重复精度：±1% 读数

响应时间：50‑75ms（95% 信号）

发射率：0.1‑1.0 可调（RS485 通讯修改），默认 0.95

电气参数

供电电源：DC24V（12‑24VDC 宽压，最大 50mA）

输出信号（多选一）：4‑20mA（标配）、0‑5V、0‑10V、1‑5V、RS485‑Modbus

接线：支持二线 / 三线 / 四线制切换，反接保护

机械与环境

外壳：304 不锈钢，螺纹 M18×1，探头总长 68mm

标准电缆：2 米屏蔽线（可加长），重量约 130g1688阿...

防护等级：IP64‑IP65

探头允许环境温度：0～60℃；＞60℃必须加装风冷 / 水冷保护套

储存温度：‑20～80℃；湿度 10‑95% RH，无凝露

IS系列探头硬件外壳、线缆线序一致，仅测温量程不同；供电统一 DC24V，主流输出：4‑20mA，可选 0‑5V/0‑10V 电压输出。

IS-DT1A,IS-DT2A,IS-DT3A,IS-DT4A,

注意：电压输出 (0‑5V/0‑10V) 模式：绿色信号线‑不接，只使用黄线做信号输出，黑色做公共地。

1、4‑20mA 四线制（接 PLC / 温控表）

四线制：电源与信号独立，抗干扰最好。

红 → 24V 电源正极

黑 → 24V 电源负极

黄 → PLC / 温控表 AI+（电流输入正极）

绿 → PLC / 温控表 AI‑（电流输入负极）

屏蔽网 → 机柜保护地

✅回路逻辑：探头由独立 24V 供电；4‑20mA 在黄‑绿之间输出，温度对应 4mA（下限）~20mA（上限）。

IS-DT3A,IS-DT4A,IS-DT5A红外线测温仪

通用光学 & 测量参数（全部型号相同）

光谱响应：8‑14μm（长波红外，适合非金属、普通工业物体）

距离系数 D:S：20:1（被测光斑直径 = 测量距离 ÷20）

响应时间：300ms（95% 阶跃响应）

测量精度：±1.5% 读数 或 ±2.5℃，取较大值（环境 23℃±5℃）

重复精度：±1℃

发射率：固定 0.95（不可软件修改）

分辨率：1℃

IS-DT1A,IS-DT2A,IS-DT3A,IS-DT4A,IS-DT5A红外线测温仪探头电气参数

供电电源：DC24V（允许 12‑24VDC）

整机功耗：≤50mA

标准输出：4‑20mA 四线制；可选定制：0‑5V / 0‑10V 电压输出

线缆：标准2 米 5 芯屏蔽电缆，可延长

线序：红 (24V+)、黑 (GND)、黄 (信号 +)、绿 (信号‑)、屏蔽网 (接地)

IS-DT100A,IS-DT200A,IS-DT300A,IS-DT400A,IS-DT500A红外线测温仪探头机械与环境

外壳：304 不锈钢，螺纹 M18×1，总长 68mm

防护等级：IP65

探头允许环境温度：0～60℃（探头本体，无风冷）；超过 60℃必须加风冷保护套

存储温度：‑20～80℃

湿度：10‑95% RH，不允许结露

重量：约 130g1688阿...

接线关键提醒

4‑20mA 四线制：红 24V+、黑 24V‑、黄 AI+、绿 AI‑；屏蔽接机柜地。

电压输出模式：绿色线悬空不接，黄输出电压，黑做公共地。

该系列在电压信号输出时：支持两线制，强行两线会工作异常。

发射率硬件固定 0.95，测光亮金属（铜、铝抛光面）误差会明显变大，需加涂黑处理。

IS-DT100A,IS-DT200A,IS-DT300A,IS-DT400A,IS-DT500A红外线测温仪探头配套仪表

常用配套显示表：CH6/C、IS‑DAL 温控表，接收 4‑20mA 信号直接显示温度
