LX-H6B/SF红外线温度传感器安装尺寸

问：LX-H6B/SF红外线温度传感器安装尺寸是多大？下面:通过图文参数为大家细细解析:

LX-H6B/SF 红外线温度传感器的安装尺寸为：‌外壳采用 304 不锈钢，M18×1 外螺纹安装，外形尺寸 Φ18mm×113mm‌。‌‌

‌安装方式‌：通过 M18×1 标准螺纹直接旋入安装，金属壳体设计有标准螺纹接口，便于快速固定。

‌防护等级‌：IP65，适用于工业复杂环境。

LX-H6B/SF, 300-1400°C,DC24V,4-20mA

‌环境要求‌：探头环境温度 -10℃～70℃。⚠️ 如果探头周边环境温度超过 70℃，必须加装风冷，否则会影响测量精度或损坏探头。‌‌

LX-H6B/SF, 50-500°CDC24V,4-20mA

另外，该传感器采用四线制 4-20mA 输出（红：+24VDC，黑：0V，黄：4-20mA+，蓝：4-20mA-），供电为 DC24V，接线时注意黄蓝信号线不可短路，正负极不可反接。‌‌

LX-H6B/SF红外线温度传感器

二、核心功能

1、基础功能：非接触红外测温

利用物体红外热辐射测温，不需要接触被测工件

适用：运动物体、高温工件、旋转辊、腐蚀性、难以布线安装接触式传感器（热电偶 / PT100）场景。红外线传感器 LX-H6B/SF，300-1400℃安装尺寸图

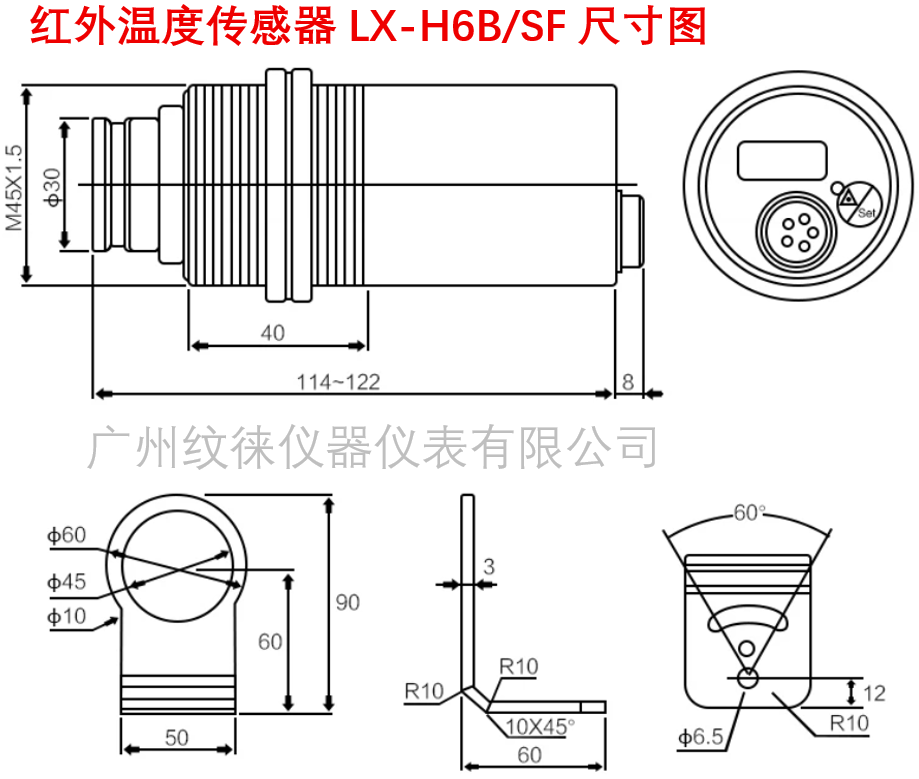

红外线传感器 LX-H6B/SF尺寸图纸

2、电气输出功能

标准 两线制 4～20mA 输出

4mA = 量程下限

20mA = 量程上限

供电：DC24V

红外线传感器 LX-H6B/SF，300-1400℃

红外线传感器 LX-H6B/SF，300-1400℃

3、光学性能

距离系数 D:S = 20:1

举例：测量距离 1m → 被测光斑直径 50mm；被测物尺寸必须大于光斑

光谱：8～14μm 长波红外，适合绝大多数非金属、金属中低温

响应时间：≤50ms，温度变化捕捉快

发射率：固定 0.95（该型号不可调，适合塑胶、木材、织物、漆面等）
