IRTP300MS红外测温探头,IRTP-300MS红外温度传感器安装资料:

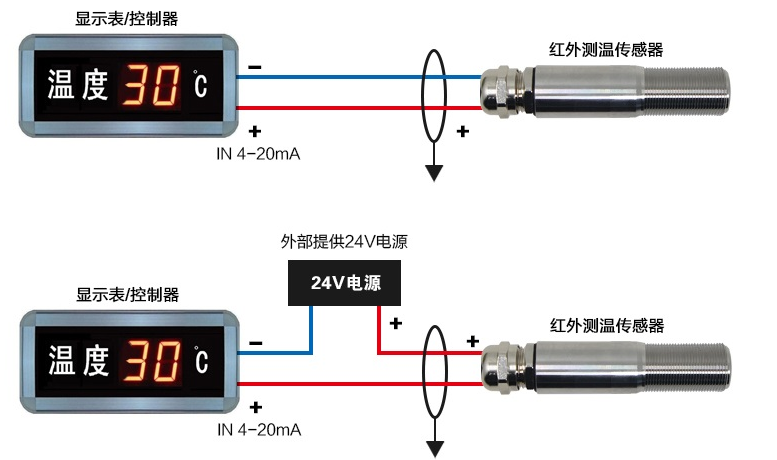

红外测温探头IRTP300MS(0-300℃,4-20mA两线制)接线图解析:

IRTP-300MS技术参数：
型   号：IRTP300MS
测温范围：0-300℃
测温精度：±1.0%
环境温度：0-60℃
储存温度：-20—80℃
响应时间：50ms
距离系数：20:1
电   源：24VDC
输出电压：4~20mA
尺   寸：Φ18mmX 113mm (L)
信号输出：标准4-20mA

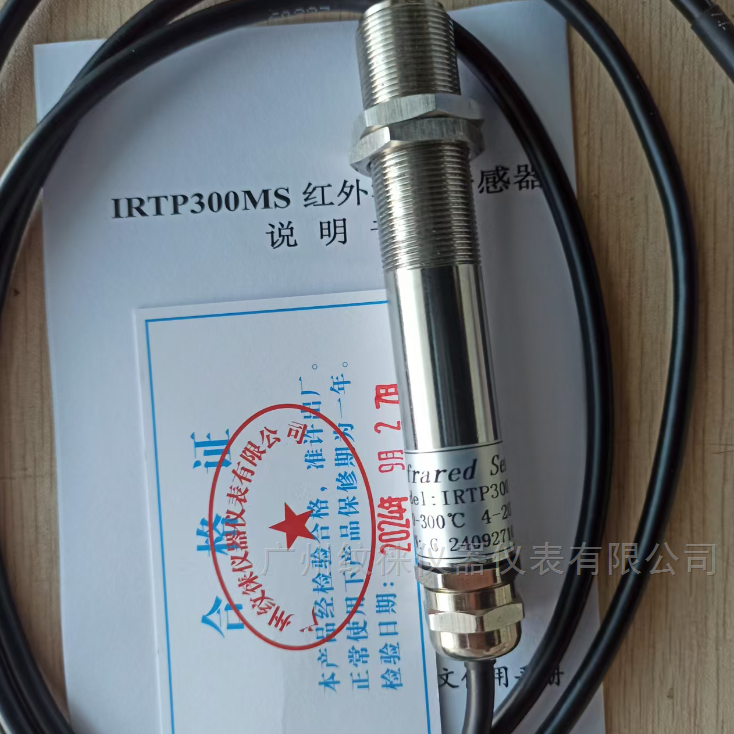

IRTP300MS红外温渡传感器(0~300℃ ,两线制4~20mA)

安装指南与注意事项：

IRTP-300MS金属壳体带M18 X 1的螺纹，可用于直接安装，也可通过使用安装支架进行安装，可调安装支架能够使测量头的调节更加方便。
电源要求：应注意电源电压范围与连接极性。
由于被测目标有较亮背景光（特别是受太阳光或强灯直射），会影响测量准确性。可用物遮挡直射目标的强光消除背景光干扰。

尺寸：M18mm×113mm（L）

热传感器是利用辐射热效应，使探测器件接收辐射能后引起温度升高，进而使传感器中一栏与温度的性能发生变化。检测其中某一性能的变化，便可探测出辐射。

红外线是一种人眼看不见的光线，但事实上它和其它任何光线一样，也是一种客观存在的物质。任何物体只要它的温度高于热力学零度，就会有红外线向周围辐射。红外线是位于可见光中红色光以外的光线，故称红外线。它的波长范围大致在0.75~100μm的频谱范围之内。
红外辐射
红外辐射的物理本质是热辐射。物体的温度越高，辐射出来的红外线越多，红外辐射的能量就越强。研究发现，太阳光谱的各种单色光的热效应从紫色光到红色光是逐渐增大的，而且大的热效应出现在红外辐射的频率范围之内，因此人们又将红外辐射称为热辐射或者热射线。
传感原理
热传感器是利用辐射热效应，使探测器件接收辐射能后引起温度升高，进而使传感器中一栏与温度的性能发生变化。检测其中某一性能的变化，便可探测出辐射。多数情况下是通过赛贝克效应来探测辐射的，当器件接收辐射后，引起一非电量的物理变化，也可通过适当变化变为电量后进行测量
注意事项：
1、电源要求：应注意电源电压范围与连接极性。
2、应保持镜头清洁，可用酒精或软绵拭擦镜头上的赃物或灰尘。
3、由于被测目标有较亮背景光（特别是受太阳光或强灯直射），会影响测量准确性。可用物遮挡直射目标的强光消除背景光干扰。
